Материалы для установки кондиционеров

Какие материалы мы используем в работе?

Медная труба

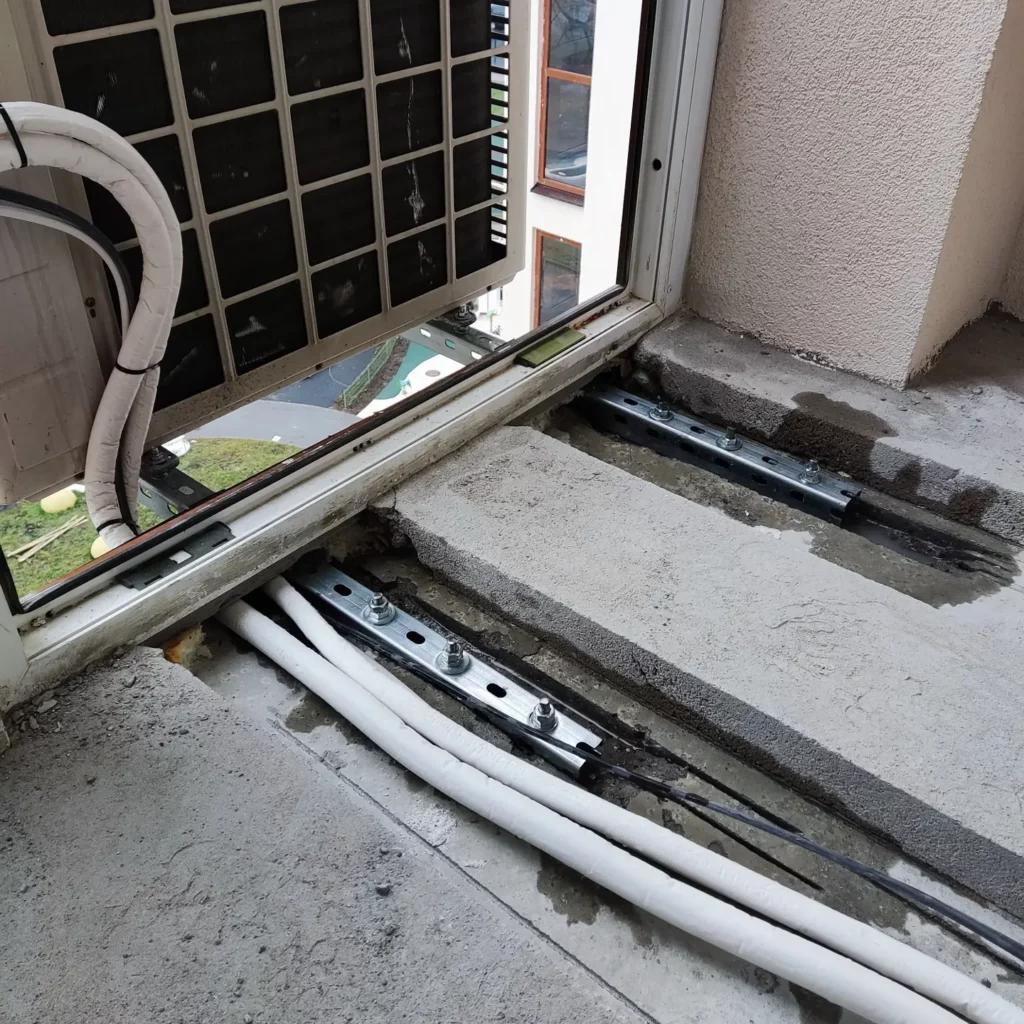

Между наружным и внутренним блоками кондиционера прокладываются медные трубы в теплоизоляции:

• медные трубы в теплоизоляции;
• управляющий и питающий электропровод;
• дренажный трубопровод (в случае вывода дренажа на улицу к наружному блоку).

Медная труба должна быть специализированной для монтажа кондиционеров. Производитель оборудования предъявляет особые требования к качеству медной трубы и толщине стенок. Для кондиционеров используется бесшовная труба с толщиной стенки:

• не менее 0,8 мм — для диаметров 1/4 , 3/8, 1/8;
• не менее 1 мм — для 5/8, 3/4, 7/8.

Рабочее давление в современных системах кондиционирования свыше — 35 атмосфер.

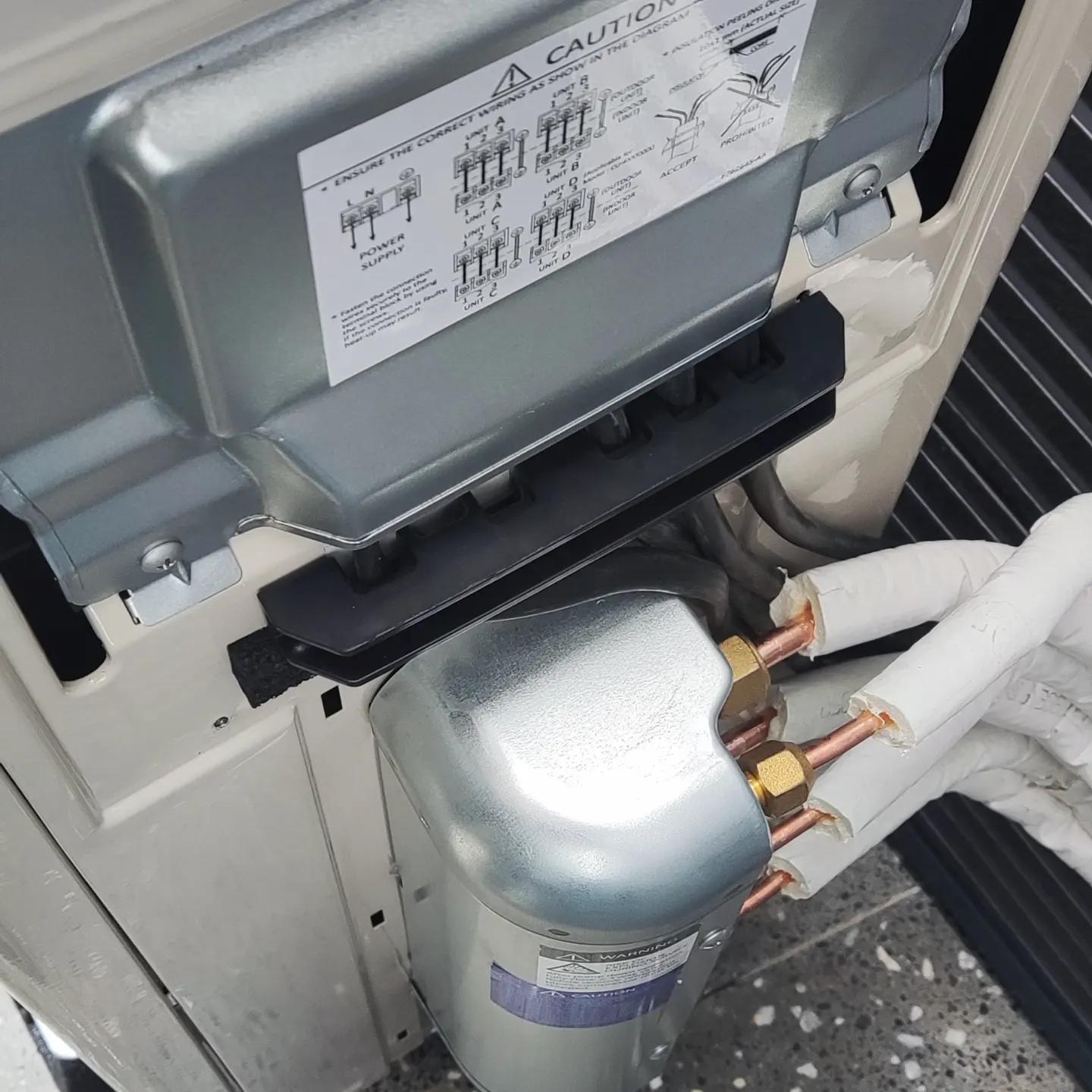

В межблочные коммуникации укладываю две трубы разного диаметра — жидкостную и газовую. Их диаметр зависит от мощности кондиционера.

Медная труба подвержена различного рода воздействиям: в процессе работы с медной трубой монтажник гнет трубы, расширяет, вальцует, паяет; что-то происходит с медью во время транспортировки. Всю это деформацию труба должна выдержать. И ещё долгие годы держать давление свыше 35 атмосфер.

Транспортировка и хранение медных труб должны осуществляться обязательно с плотно закрытыми концами для исключения попадания мусора внутрь трубы. Пайка медной трубы для кондиционирования осуществляется только фосфорным припоем или медью с серебром. Запрещено использование кислоты в качестве флюсов.

На рынке представлена медная труба для автоиндустрии, водоснабжения, воздухоснабжения и других газов. Продавцы медных труб предлагают более дешевые варианты с меньшей толщиной стенок трубы. Встречается труба низкого качества с посторонней примесью, нарушениями в толщине стенок трубы. Что приводит к трудностям в монтаже (труба ломается, мнется), появляются разрывы во время эксплуатации.  Многие монтажные организации экономят на качестве и толщине медных труб. Встречаются  истории с использованием алюминия. Для конечного пользователя с небольшим объёмом, экономия несущественная. Для организации, укладывающей сотни и тысячи метров, — ощутимая. Конечно, это прямое нарушение требований производителя кондиционеров, повод снять оборудование с гарантии и мнимая экономия на фоне возможных будущих проблем.

Теплоизоляция

 Выполняет функции:

• теплоизолятора: уменьшает теплопотери;
• не дает возможности образовываться конденсату на холодной трубе внутри помещения.

Медная труба должна быть теплоизолирована полностью, в том числе и внутри стен. Все стыки теплоизоляции, особенно внутри помещения, должны быть качественно проклеены.  Теплоизоляция должна выдерживать температуру до 110°С. Рекомендованная производителями кондиционеров толщина теплоизоляции должна составлять не менее 9 мм.

Практически вся теплоизоляция разрушается под воздействием ультрафиолета, поэтому её необходимо укрывать.

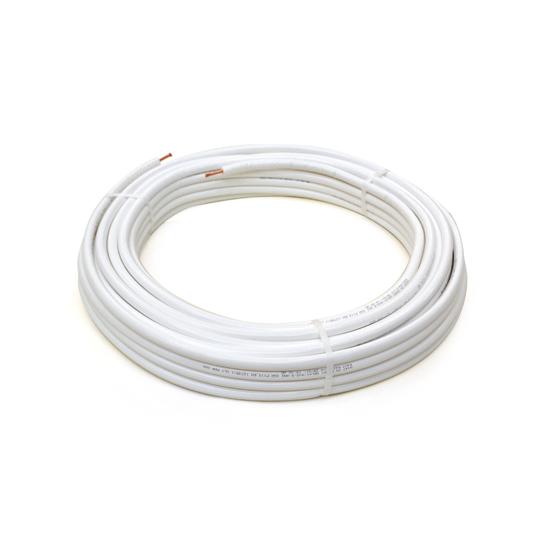

Более 10 лет назад мы начали использовать в своих работах медную трубу в заводской теплоизоляции. Методом проб и ошибок мы остановились на производителе Zetaesse, дочернее предприятие Feinrohren (Италия), потому что у данного материала есть ряд преимуществ:

• теплоизоляция имеет прочный гладкий верхний слой, что сводит к минимуму разрывы во время монтажа — особенно при прокладке через отверстия в стенах, готовые подвесные потолки типа армстронг или гипсокартонные конструкции;
• верхний слой устойчив к ультрафиолету, поэтому нет необходимости укрывать теплоизоляцию от ультрафиолета;
• труба поставляется в бухтах по 50 м. — это уменьшает количество отходов и количество паек.

Работа с медной трубой в заводской изоляции требует более внимательных и ответственных рук. Повреждения трубы, заломы при монтаже, или даже заводской брак не видимы.

На рынке много некачественной трубы в теплоизоляции, в том числе от итальянских производителей. Чаще всего такая труба тонкостенная, жесткая, ломкая и хрупкая. Она имеет тонкий слой теплоизоляции, что делает ее неустойчивой к ультрафиолету.

Электропроводка

Сечение кабеля должно соответствовать электрической мощности оборудования.

Мы используем ВВГ НГ или ПВС в двойной изоляции. Гибкий — легко укладывается, хорошо проходит через технологические отверстия оборудования, устойчив к внешнему воздействию, хорошо фиксируется в клеммных колодках.

Недобросовестные исполнители могут экономить на сечении или количестве жил в межблочном кабеле.

Труба дренажная

Снаружи имеет гофрированную фактуру, что исключает появление заломов на поворотах и заминания внутри стен или в коробе. Внутри — гладкая — для исключения скапливания грязи и образования пробок. Дренажная труба устойчива к ультрафиолету и обладает относительной тепло- и морозостойкостью.

Дешевая дренажная труба приводит к плачевным последствиям, к сожалению, не всегда заметным. Она разрушается от морозов и ультрафиолета, разрывается на выходе из стены и как следствие: конденсат уходит в стену или утеплитель фасада.

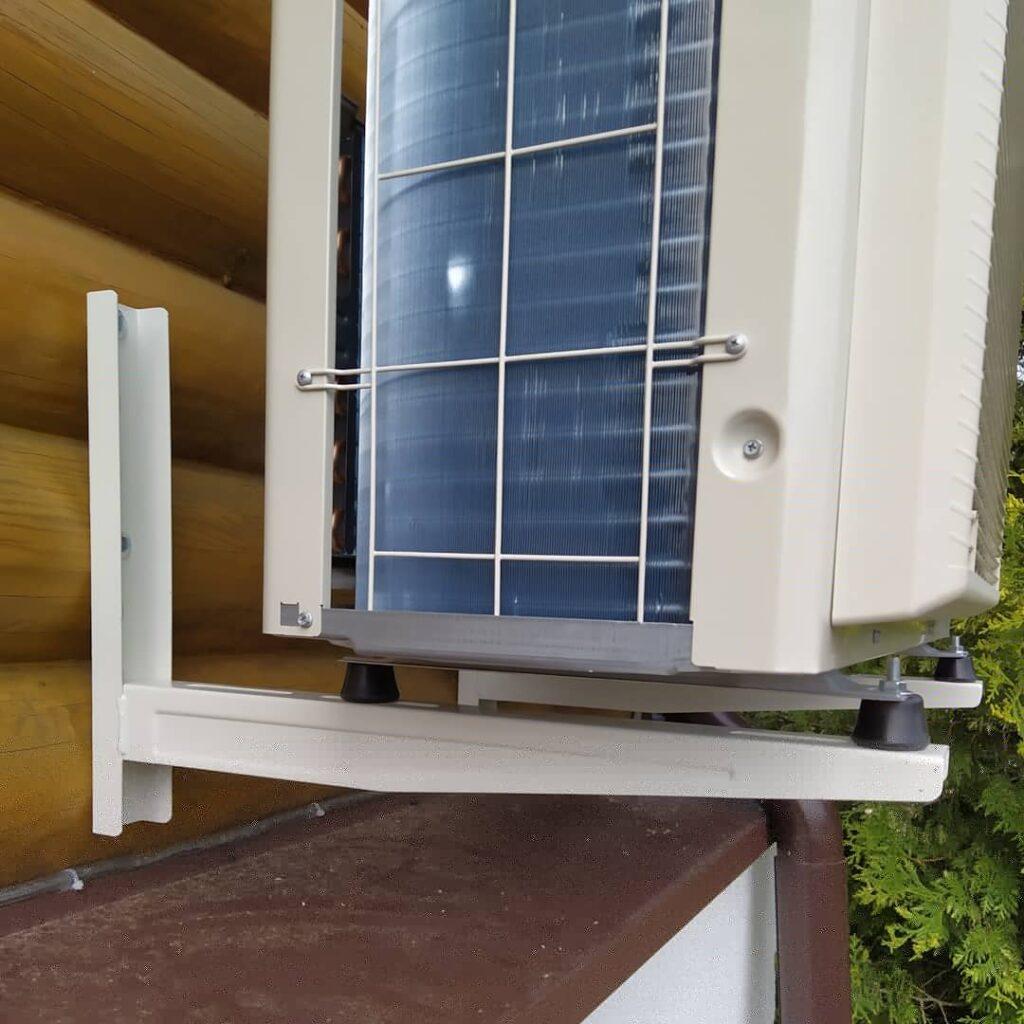

Кронштейны и прочие виды монтажных опор под наружные блоки

Должны соответствовать весу наружного блока и размерам, а также иметь долговечное покрытие.

Дешевые кронштейны плохо окрашены и изготавливаются из тонкой стали. Ржавеют уже в первые годы, вследствие чего имеют непрезентабельный вид и являются причиной разрушения конструкции.

Короб пластиковый, декоративный

Используется для декорирования коммуникаций внутри помещения. Должен быть прочным. Чтобы сделать аккуратный вид, нужен хороший короб с разными элементами: углами, примыканиями, заглушками и т.д.

Подрезка углов и подмазывание силиконом — в прошлом. На данном этапе мы остановились на российском коробе TDK. Короб данного производителя имеет весь набор необходимых поворотных, стыковочных элементов. Крышка короба поставляется в пленке, что позволяет сохранить его в целости во время транспортировки и монтажа.

Отвод конденсата в канализацию

При работе кондиционера в режиме охлаждения во внутреннем блоке вследствие контакта холодных труб с теплым и влажным воздухом образуется конденсат. Из внутреннего блока конденсат выходит самотеком.

В основном в сфере бытовых кондиционеров отвод конденсата происходит вместе с межблочными коммуникациями к наружному блоку, на улицу.

В настоящее время всё чаще появляются требования по отводу конденсата в канализацию.

Мы рекомендуем отводить конденсат в канализацию самотеком, без использования дренажных насосов и прочих устройств. Это надёжно. Дренажная труба в штробе или коробе, под уклоном прокладывается до ближайшего стояка канализации.

В таком случае необходимо обязательно установить запахозапирающее устройство,  сифон с разрывом струи или специальный сифон для кондиционера, чтобы из кондиционера не появился запах канализации.

Запрещено делать загиб (сифон) из дренажной трубы. Необходимо использовать специальный сифон для конденсата с воздушным клапаном.

Летом, пока течёт конденсат, клапан (шарик) плавает — вода работает как гидрозатвор (как обыкновенный сифон в раковине). Когда кондиционер не используется на охлаждение,  конденсата нет, и гидрозатвор высыхает, шарик опускается и работает клапаном, перекрывая запах канализации.

Если по каким-то причинам нет возможности отвести конденсат самотеком, то используются дренажные насосы или распылители дренажа.
